用途：
本機級適用制藥行業的高真空蒸餾、真空蒸發、脫水結晶；電工、輕紡行業的真空干燥，真空浸漬；食品工業的冷凍干燥等工藝中。
結構及特點：

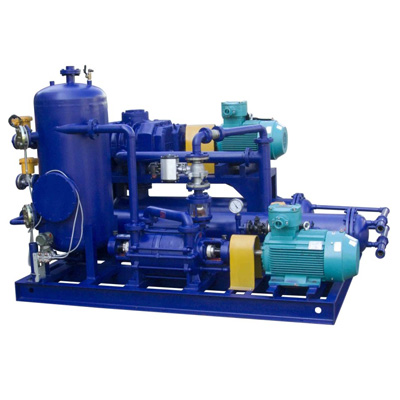

羅茨滑閥真空機組是由普通羅茨泵為主泵，雙級液環泵為前級泵串聯而成的真空抽氣機組。通過真空繼電器或電接點壓力表，可實現羅茨泵、液環泵的自動啟閉，自動過載保護。它除了具有普通羅茨真空泵，液環泵的一些特點外，本系列機組具有以下特點：
●由于水環泵作為前級泵，能抽吸含有粉塵，水蒸汽的氣體，可在較惡劣的環境中使用。
●多級羅茨泵串聯后，極限壓力可達1Pa。
●在50～400Pa范圍內可達到較大抽速。
●比多級水蒸汽噴射泵投資少，能耗低。
根據不同的使用要求，可以進行以下選配組合：
●單羅茨雙級液環真空機組
●雙羅茨雙級液環真空機組
●三羅茨雙級液環真空機組

單羅茨雙級液環真空機組主要性能參數表

機組型號	泵型號		極限壓力(Pa)		抽氣速率	進氣口徑	排氣口徑	電機功率
	主泵	前級泵	水環	油環	L/s	mm	mm	Kw
JZJ(P)2S(Y)70-2	ZJ(P)70	2S(Y)K2	300	80	70	80	50	1.5	5.5
JZJ(P)2S(Y)70-1	ZJ(P)70	2S(Y)K3	300	80	70	80	50	1.5	7.5
JZJ(P)2S(Y)150-3	ZJ(P)150	2S(Y)K3	300	80	150	100	50	3	7.5
JZJ(P)2S(Y)150-1	ZJ(P)150	2S(Y)K6	300	80	150	100	50	3	11
JZJ(P)2S(Y)300-3	ZJ(P)300	2S(Y)K6	300	80	300	150	50	4	11
JZJ(P)2S(Y)300-1	ZJ(P)300	2S(Y)K12	300	80	300	150	80	4	22
JZJ(P)2S(Y)600-3	ZJ(P)600	2S(Y)K12	300	80	600	200	80	7.5	22
JZJ(P)2S(Y)600-1	ZJ(P)600	2S(Y)K25	300	80	600	200	100	7.5	55
JZJ(P)2S(Y)1200-3	ZJ(P)1200	2S(Y)K25	300	80	1200	200	100	11	55

三羅茨雙液環真空機組主要性能參數表

機組型號	泵型號				極限壓力(Pa)		抽氣速率	進氣口徑	排氣口徑	電機功率
	主泵	中間泵	中間泵	前級泵	水環	油環	L/s	mm	mm	Kw
JZJ(P)2S(Y)300-222	ZJ(P)300	ZJ(P)150	ZJ(P)70	2S(Y)K2	1	0.5	300	150	50	4	3	1.5	5.5
JZJ(P)2S(Y)300-221	ZJ(P)300	ZJ(P)150	ZJ(P)70	2S(Y)K3	1	0.5	300	150	50	4	3	1.5	7.5
JZJ(P)2S(Y)300-221T	ZJ(P)300	ZJ(P)150	ZJ(P)70	2S(Y)K6	1	0.5	300	150	50	4	3	1.5	11
JZJ(P)2S(Y)600-223	ZJ(P)600	ZJ(P)300	ZJ(P)150	2S(Y)K3	1	0.5	600	200	50	7.5	4	3	7.5
JZJ(P)2S(Y)600-221	ZJ(P)600	ZJ(P)300	ZJ(P)150	2S(Y)K6	1	0.5	600	200	50	7.5	4	3	11
JZJ(P)2S(Y)1200-421	ZJ(P)1200	ZJ(P)300	ZJ(P)150	2S(Y)K6	1	0.5	1200	250	50	7.5	4	3	11
JZJ(P)2S(Y)1200-223	ZJ(P)1200	ZJ(P)600	ZJ(P)300	2S(Y)K6	1	0.5	1200	250	50	11	7.5	4	11
JZJ(P)2S(Y)1200-221	ZJ(P)1200	ZJ(P)600	ZJ(P)300	2S(Y)K12	1	0.5	1200	250	80	11	7.5	4	22

注：主要性能參數表中，主泵可選擇ZJ型泵，也可選擇ZJP型泵（帶溢流閥），當主泵選用ZJP型時，機組型號中的ZJ相應改為ZJP。機組型號中的S表示水環真空泵，Y表示油環真空泵。
